Het mondiale energielandschap ondergaat een fundamentele transformatie. Stijgende elektriciteitstarieven, de snelle verspreiding van zonne-energie op daken en de dringende noodzaak om de afhankelijkheid van het elektriciteitsnet te verminderen, hebben de hybride invertertechnologie van een nicheoplossing naar een reguliere vereiste voor zowel residentiële als commerciële energiesystemen geduwd. Centraal in deze verschuiving staat de op PV en batterij-energieopslag gebaseerde hybride omvormer – een apparaat dat veel meer doet dan alleen gelijkstroom-zonne-energie omzetten in bruikbare wisselstroom. Het orkestreert actief de energiestroom over meerdere bronnen om het eigen verbruik te maximaliseren, de kosten te minimaliseren en de continuïteit van de levering te garanderen.
Wat een hybride omvormer eigenlijk doet
EEN hybride omvormer is in wezen een multidirectioneel apparaat voor energiebeheer. In tegenstelling tot een standaard stringomvormer die alleen DC-uitvoer van zonne-energie omzet in AC voor onmiddellijk gebruik of netexport, beheert een hybride omvormer tegelijkertijd de stroom van fotovoltaïsche panelen, een batterij-energieopslagsysteem (BESS), het elektriciteitsnet en optioneel een back-upgenerator. Het beslist in realtime uit welke bron het moet putten, of de batterij moet worden opgeladen en wanneer overtollige energie moet worden geëxporteerd – allemaal op basis van configureerbare prioriteitslogica en live verbruiksgegevens.
Deze mogelijkheid maakt hybride omvormers van cruciaal belang voor het bereiken van energiepariteit: het punt waarop de kosten van zelf opgewekte en zelf opgeslagen energie gelijk zijn aan of lager liggen dan de importprijzen van het elektriciteitsnet. Door op intelligente wijze de belastingen te verschuiven en piektarieven uit het elektriciteitsnet te vermijden, kan een goed geconfigureerd hybride omvormersysteem de elektriciteitsrekening drastisch verlagen en tegelijkertijd dienen als een veerkrachtige back-up tijdens stroomuitval.
Kernarchitectuur: hoe de machtspaden zijn gestructureerd
Door de interne architectuur van een hybride omvormer te begrijpen, kunnen operators en installateurs betere beslissingen nemen over configuratie en afmetingen. Een hybride omvormer op basis van PV- en batterijopslag integreert doorgaans verschillende belangrijke functionele blokken in één enkele eenheid:
- MPPT-zonnelader : Volgt het vermogenspunt van de PV-array om de energie te onttrekken onder variabele instralings- en temperatuuromstandigheden. Hogere modellen bevatten twee of meer onafhankelijke MPPT-trackers om arrays met verschillende oriëntaties of schaduwprofielen te verwerken.
- Bidirectionele batterijconverter : Laadt de batterij op via zonne-energie of het elektriciteitsnet en ontlaadt deze om belastingen te voeden. De efficiëntie in zowel de laad- als de ontlaadrichting heeft een directe invloed op de retourverliezen van het systeem, dus de efficiëntie van omvormers boven de 97% verdient de voorkeur voor toepassingen met hoge cycli.
- Rasterinterface en anti-eilanding : Beheert de synchronisatie met het elektriciteitsnet voor naadloze import/export en bevat verplichte anti-islanding-beveiliging om terugvoeding tijdens netstoringen te voorkomen, zoals vereist door normen zoals IEEE 1547 en VDE-AR-N 4105.
- EENC Bypass and Transfer Switch : In de off-grid- of back-upmodus schakelt de omvormer belastingen over van het elektriciteitsnet naar batterij-/zonne-energie, doorgaans binnen 10-20 milliseconden, snel genoeg om gevoelige apparatuur zoals medische apparatuur of IT-infrastructuur te ondersteunen.
- Generatoringang : Veel hybride omvormerplatforms bevatten een speciale AC-ingang voor een diesel- of gasgenerator, waardoor het systeem generatorstroom kan gebruiken om batterijen op te laden of de belasting aan te vullen wanneer zonne-energie en opslag beide onvoldoende zijn.

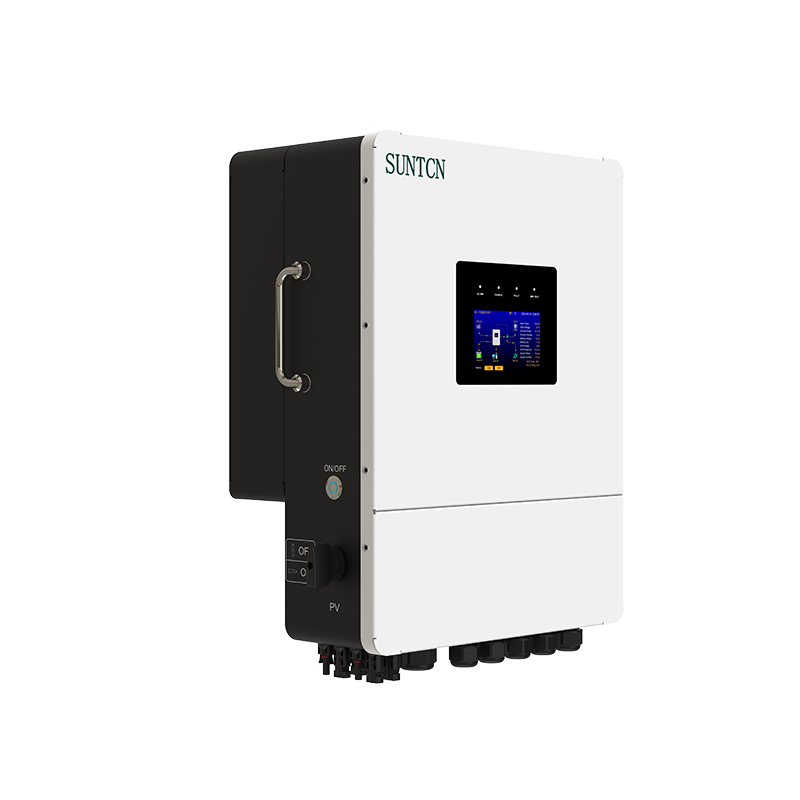

De SUNTCN hybride omvormer integreert al deze paden binnen een compact, hoogefficiënt chassis, waardoor installateurs PV, batterijen, elektriciteitsnet en generatoren kunnen aansluiten zonder externe koppelapparatuur. Deze alles-in-één architectuur vermindert de complexiteit van de installatie en het aantal componenten – een belangrijk voordeel bij zowel renovaties van woningen als commerciële nieuwbouw.
Power Flow Management: prioriteitslogica uitgelegd
De echte intelligentie van een hybride omvormer ligt in het energiebeheeralgoritme. platforms bieden configureerbare bedrijfsmodi die de voorkeursvolgorde bepalen voor de manier waarop energie wordt ingekocht, opgeslagen en geëxporteerd. De drie veel voorkomende modi zijn:
Prioriteitsmodus voor zonne-energie
In deze modus wordt alle beschikbare zonne-energie gebruikt om aangesloten verbruikers te voeden. Eventuele overschotten nadat aan de belasting is voldaan, worden gebruikt om de accu op te laden. Zodra de batterij het geconfigureerde laadstatusplafond (SoC) bereikt, wordt overtollige zonne-energie naar het elektriciteitsnet geëxporteerd of beperkt, afhankelijk van de lokale regelgeving. Netimport wordt alleen geactiveerd als de zonne-energieopbrengst en de ontlading van de batterij samen niet aan de vraag kunnen voldoen. Deze modus is ideaal voor maximalisatie van het eigen verbruik in omgevingen met feed-in-tarieven (FiT) waar de exportprijzen laag zijn.
Batterijprioriteitmodus
Hier geeft het systeem prioriteit aan het ontladen van de batterij om aan de belasting te voldoen voordat het van het elektriciteitsnet wordt afgenomen. Zonne-energie laadt de batterij nog steeds overdag op, maar de verzendlogica is afgestemd om het batterijgebruik te maximaliseren. Deze modus past bij time-of-use (TOU)-tariefstructuren waarbij elektriciteit uit het elektriciteitsnet aanzienlijk goedkoper is tijdens de daluren. De batterij wordt 's nachts goedkoop opgeladen en ontladen tijdens piekperiodes, wat aanzienlijke kostenbesparingen oplevert.
Rasterprioriteitmodus
In de netprioriteitsmodus haalt de omvormer voornamelijk energie uit het elektriciteitsnet om belastingen te leveren en schakelt hij alleen over op batterij- of zonne-energie als er geen netstroom beschikbaar is of als de tarieven een ingestelde drempel overschrijden. Deze modus wordt gebruikt in markten met hoge feed-in-tarieven waar het exporteren van zonne-energie economisch voordeliger is dan eigen verbruik, of in systemen waar de levensduur van de batterij voorrang krijgt op dagelijks gebruik.
Batterijcompatibiliteit en afmetingen voor hybride systemen
De keuze van de batterijchemie en capaciteit heeft een directe impact op de algehele prestaties van een hybride omvormersysteem. Lithiumijzerfosfaat (LiFePO4) is de dominante chemie geworden voor residentiële en licht commerciële toepassingen vanwege de levensduur (doorgaans 3.000–6.000 volledige cycli), thermische stabiliteit en hoge tolerantie voor ontladingsdiepte (DoD) tot 90-95%.
Bij het dimensioneren van de accubank zijn de belangrijkste variabelen waarmee rekening moet worden gehouden:
- Dagelijks belastingsprofiel : Bereken het gemiddelde dagelijkse energieverbruik (kWh) en identificeer de perioden met piekvraag die moeten worden gecompenseerd van het net.
- EENutonomy requirement : Voor back-up-kritische toepassingen dient u de batterij zo te dimensioneren dat deze gedurende 8 tot 12 uur essentiële belastingen kan leveren zonder input van zonne-energie.
- Omvormer continue ontlaadsnelheid : Zorg ervoor dat de continue ontlaadstroom (C-rate) van de accu compatibel is met het AC-uitgangsvermogen van de omvormer om knelpunten tijdens gebeurtenissen met hoge belasting te voorkomen.
- Uitbreidbaarheid : Selecteer een hybride omvormer die uitbreiding van de batterijcapaciteit ondersteunt via parallelle batterijmodules, waardoor het systeem kan groeien naarmate de energiebehoefte in de loop van de tijd toeneemt.
| Batterijchemie | Cyclus leven | Max DoD | Typisch gebruiksscenario |
|---|---|---|---|
| LiFePO4 | 3.000–6.000 | 90–95% | Residentieel, C&I, off-grid |
| NMC (Li-NMC) | 1.500–3.000 | 80-90% | Installaties met beperkte ruimte |
| Loodzuur (AGM) | 300–700 | 50% | Goedkope/verouderde retrofit |
Generatorintegratie: uitbreiding van de veerkracht van hybride systemen
Voor locaties met frequente stroomstoringen of hoge autonomie-eisen buiten het elektriciteitsnet creëert de integratie van een generator met de hybride omvormer een robuuste back-uparchitectuur met meerdere bronnen. De hybride omvormer fungeert als hoofdcontroller, start automatisch de generator wanneer de SoC van de batterij onder een bepaalde drempel daalt en schakelt deze uit zodra de batterij voldoende is opgeladen – doorgaans tot 80% om de levensduur van de cyclus te beschermen.
EEN key configuration parameter is the Laadstroomlimiet generator , dat overbelasting van een generator voorkomt door te beperken hoeveel van zijn output de omvormer gebruikt voor het opladen van de batterij versus de voeding van de belasting. Een generator van 5 kVA die op 80% capaciteit (4 kW) draait, kan bijvoorbeeld 2,5 kW toewijzen aan belastingen en 1,5 kW aan het opladen van de batterij, waardoor de generator met een comfortabele en efficiënte belastingsfactor werkt. Bij de juiste generatorafmetingen moet rekening worden gehouden met zowel de gecombineerde belasting als de laadvraag die de hybride omvormer tegelijkertijd kan bieden.
Monitoring, gegevensregistratie en beheer op afstand
EEN hybrid inverter without comprehensive monitoring is an opportunity missed. Real-time and historical data on solar yield, battery state of charge, load consumption, grid import/export, and system efficiency are essential for validating system performance against design targets and for proactive fault detection.
Toonaangevende hybride omvormerplatforms – waaronder die in het SUNTCN-productassortiment – bieden cloud-verbonden monitoring via Wi-Fi of RS485 Modbus-communicatie met een lokale datalogger, waarbij de gegevens toegankelijk zijn via een webportaal of mobiele applicatie. Belangrijke statistieken die u dagelijks moet controleren, zijn onder meer:
- Verhouding eigen verbruik : Het percentage zonne-opwekking dat direct ter plaatse wordt verbruikt (doel: meer dan 70% in goed geoptimaliseerde residentiële systemen).
- Zelfvoorzieningsratio : Het percentage van de totale belastingvraag waarin wordt voorzien door zonne-energie en batterijen zonder import van het elektriciteitsnet (doel: 60-80% in klimaten op gemiddelde breedtegraden met voldoende batterijgrootte).
- Aantal batterijcycli en SoH : Het volgen van de gezondheidstoestand maakt proactieve planning van batterijvervanging mogelijk voordat de achteruitgang van de capaciteit servicebeïnvloedend wordt.
- Efficiëntiecurve van de omvormer : Vergelijk de feitelijke uitvoerefficiëntie met de geschatte CEC- of EU-efficiëntie om afwijkingen te identificeren die op een hardwareprobleem kunnen duiden.
Voldoen aan de toekomstige energievraag met een schaalbaar hybride platform
Een van de overtuigende argumenten om vandaag de dag een hybride omvormer in te zetten, is toekomstbestendigheid. De vraag naar energie op residentiële en commerciële locaties neemt toe, aangedreven door het opladen van elektrische voertuigen, warmtepompen die verwarming op gas vervangen en de elektrificatie van industriële processen. Een hybride omvormersysteem met uitbreidbare batterijopslag, multi-MPPT PV-invoer en generatorcompatibiliteit kan deze nieuwe belastingen stapsgewijs absorberen zonder dat grootschalige vervanging van de infrastructuur nodig is.
Netbeheerders bieden ook steeds vaker vraagrespons- en virtuele energiecentraleprogramma's (VPP) aan die flexibel belastingbeheer belonen. Hybride omvormerplatforms met open API of gecertificeerde VPP-integratiemogelijkheden stellen locatie-eigenaren in staat deel te nemen aan deze programma's, waarbij ze inkomsten genereren uit hun opgeslagen energie en tegelijkertijd netstabiliteitsdiensten leveren. Naarmate het feed-in-tariefbeleid zich wereldwijd ontwikkelt, zal dit vermogen om van een passieve exporteur naar een actieve netwerkdeelnemer te verschuiven een belangrijke onderscheidende factor zijn voor de systemen die vandaag de dag worden ingezet.
De combinatie van een goed ontworpen PV-array, een accubank van de juiste grootte en een intelligente hybride omvormer vertegenwoordigt voor de meerderheid van de eindgebruikers de praktische en economisch haalbare weg naar energieonafhankelijkheid. Door te kiezen voor een platform met bewezen multi-source management, hoge round-trip-efficiëntie en krachtige mogelijkheden voor monitoring op afstand, zorgt u ervoor dat het systeem waarde blijft leveren tot ver na de initiële terugverdientijd.
