Op 15 november 15.2024,, Mr.Shang van Suntcn, een Senior Hardware -ingenieur maakte een Prachtige lezing over hybride omvormer aan Studenten van de Ningbo University.
Naarmate de wereldwijde vraag naar hernieuwbare energie blijft toenemen, wordt verwacht dat de wereldwijde marktomvang van de fotovoltaïsche omvormer een hoge groei zal handhaven in de komst jaren. De marktvraag van Zonne -omvormer s en hybride omvormer s zal ook blijven groeien, de efficiëntie van omvormers zal blijven toenemen en de toepassingsomgeving wordt breder.
Als een hightech bedrijf dat gespecialiseerd is in de ontwikkeling, productie en verkoop van omvormers, heeft Suntcn nauwkeurig onderzoek en studiesamenwerking met de Ningbo University.
De volgende zijn enkele van de prachtige lezing:
(I) Inleiding van hybride omvormer

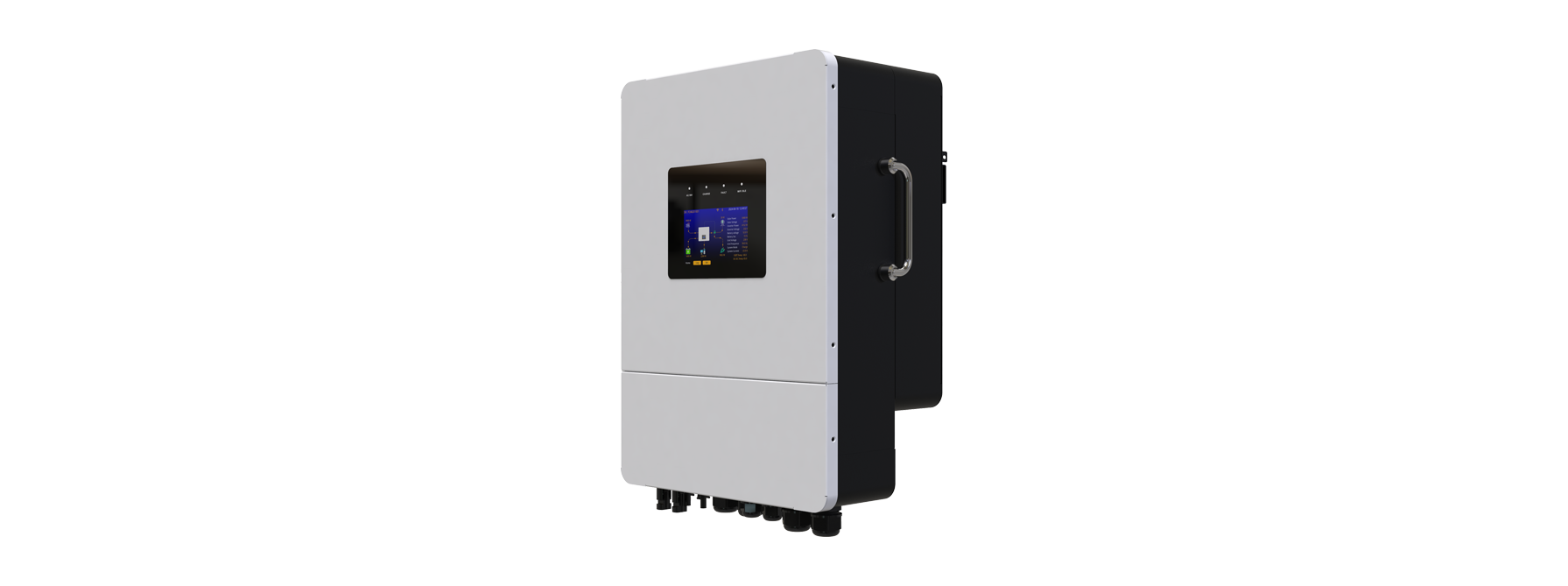

Een hybride omvormer is een apparaat dat directe stroom omzet in een wisselstroom en wordt voornamelijk gebruikt in combinatie met hernieuwbare energiesystemen zoals zonnepanelen en windturbines. Het kan de energie omzetten in een uniforme wisselstroom, die vervolgens wordt overgedragen naar het power grid of gebruikt voor thuis- en zakelijke elektriciteit. Dit ontwerp stelt de hybride omvormer in staat om effectiever verschillende hernieuwbare energiebronnen te gebruiken, het energieverbruik te verbeteren en de impact op het milieu te verminderen.
(Ii) Het hele proces van circuitontwerp
A. Vereiste analyse : Begrijp de stroomvereisten, inputbronnen (zonnepanelen, batterijen enz.), Uitgangsspecificaties (spanning, frequentie voor AC) en specifieke functies zoals rooster - stropdas of uit - roostermogelijkheden.
B. Schematisch ontwerp : Selecteer geschikte componenten van stroomelektronica zoals transistors, diodes en condensatoren. Ontwerp de circuittopologie voor stroomconversie, besturingscircuits voor het beheren van verschillende stroombronnen en beschermingscircuits om te beschermen tegen overspanning, overstroom etc.
C. Simulatie : Gebruik softwaretools om het gedrag van het circuit onder verschillende omstandigheden te simuleren om de functionaliteit en prestaties ervan te verifiëren en de nodige aanpassingen aan te brengen.
D. PCB -lay -out : Plaats componenten die rekening houden met warmtedissipatie, signaalintegriteit en het minimaliseren van interferentie. Routeer de sporen voor stroom- en signaalpaden.
E. Prototyping en testen : Bouw een prototype van het circuit, test de elektrische prestaties, efficiëntie en stabiliteit. Maak verfijningen op basis van testresultaten om het ontwerp te optimaliseren.
(Iii) PCB -lay -out en lasvaardigheid
In termen van PCB -lay -out, volgens de functionele modulepartitie van het circuit, plaats je gerelateerde componenten in close -posities om signaalinterferentie en bedradingslengte te verminderen. Hoogfrequente componenten moeten bijvoorbeeld zo ver mogelijk weg van laagfrequente componenten worden gehouden. Voor bedrading moeten bedrading worden gevolgd, zoals de stroomlijn en de grondlijn, moeten breed genoeg zijn om stroom te dragen.
Bij het solderen van PCB -boards zijn vaardigheden cruciaal. Kies voor handmatig solderen een soldeerbout met passend vermogen en beheersen de soldeertijd. Zorg ervoor dat het kussen schoon is voordat u soldeert en laat de soldeer de kussen en pin volledig laten weken tijdens het solderen. Gebruik voor SMD -componenten een hot luchtpistool of soldeerbout met flux voor solderen. Let tegelijkertijd op om problemen zoals koud solderen en kortsluiting te voorkomen om de kwaliteit van het solderen te waarborgen.
De studenten spraken sterk over de lezingen van de Business School. Ze zeiden dat ze door de verklaringen van de business school een nieuw begrip hadden van zonne -omvormer en hybride omvormer, en een dieper begrip van circuitontwerp, PCB -lay -out en lasvaardigheden, die een solide basis legden voor hun toekomstige ontwikkeling en ze kijken uit naar meer dergelijke leermogelijkheden in de toekomst.
